Объемные стойки

от 160 руб/мес

Технические показатели

Наименование	Значение
Высота перекрытия	1 - 40 м
Шаг стоек	0,5; 0,75; 1,0; 1,25; 1,5; 1,75; 2,0; 2,5 м
Нагрузка на ось	2 700 кг
Нагрузка на ригель	1 200 кг
Нагрузка на домкрат	3 000 кг
Домкрат	0,6 - 1,2 м
Балка	1 - 4 м
Фанера	2,44 х 1,22 м, толщина 18 мм

Аккуратно доставим оборудование на любой адрес

Высокое качество оснастки, соответствие ГОСТ

Оперативно исполняем взятые на себя обязательства

Собственное производство и возможность выполнить индивидуальный заказ

Особенности

Воспользовавшись услугами ООО «ПрофМастер», можно получить полный комплект объемной опалубки, включая любые дополнительные элементы. Вся оснастка поставляется полностью готовой к применению. С ее помощью можно воплотить в жизнь самые смелые архитектурные проекты.

Калькулятор расчета опалубки перекрытий на объемных стойках

Площадь перекрытия, м²

Высота перекрытия, м

Толщина перекрытия, мм

Аренда комплекта опалубки без фанеры

руб. в мес.

Аренда фанеры

руб. в мес.

Если в вашем проекте предусмотрены железобетонные балки и капители, то расчет по ним производится отдельно

Вид

Залог

Цена, месяц

Аренда опалубки перекрытий на объёмных стойках, комплект без фанеры

160 руб/1 м высоты

Ригель

45 руб/м.п

от 45 руб/м.п

Стойка

45 руб/м.п

от 45 руб/м.п

Домкрат

50 руб/шт

от 50 руб/шт

Унивилка

30 руб/шт

от 30 руб/шт

Аренда опалубки перекрытий на объёмных стойках, комплект без фанеры

Залог

160 руб/1 м высоты

Цена, месяц

от 160 руб/1 м высоты

Ригель

Залог

45 руб/м.п

Цена, месяц

от 45 руб/м.п

Стойка

Залог

45 руб/м.п

Цена, месяц

от 45 руб/м.п

Домкрат

Залог

50 руб/шт

Цена, месяц

от 50 руб/шт

Унивилка

Залог

30 руб/шт

Цена, месяц

от 30 руб/шт

Цена на комплектующие

Вид

Цена, месяц

Залог

Балка деревянная БДК

от 55 руб/м.п

55 руб/м.п

Фанера

от 160 руб/м²

160 руб/м²

Балка деревянная БДК

Цена, месяц

от 55 руб/м.п

Залог

55 руб/м.п

Фанера

Цена, месяц

от 160 руб/м²

Залог

160 руб/м²

Одним из безусловных преимуществ объемной опалубки перекрытий является ее универсальность, обеспечиваемая, в том числе, разнообразием видов. Грамотно подобрав подходящий тип оснастки, можно создавать монолиты различной конфигурации на высоте 20-70 м. Мы предлагаем опалубку для заливки перекрытий типа «прямой стол», с усилением из железобетонной балки или даже с капителями.

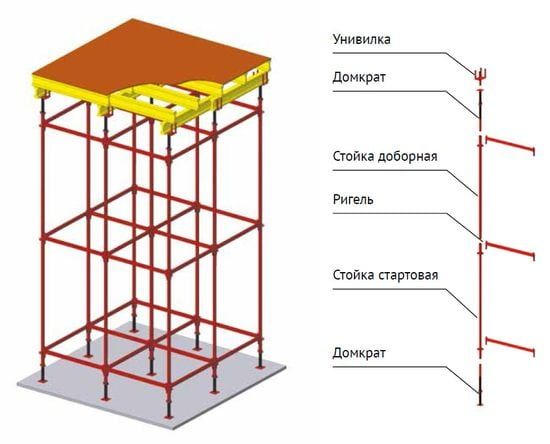

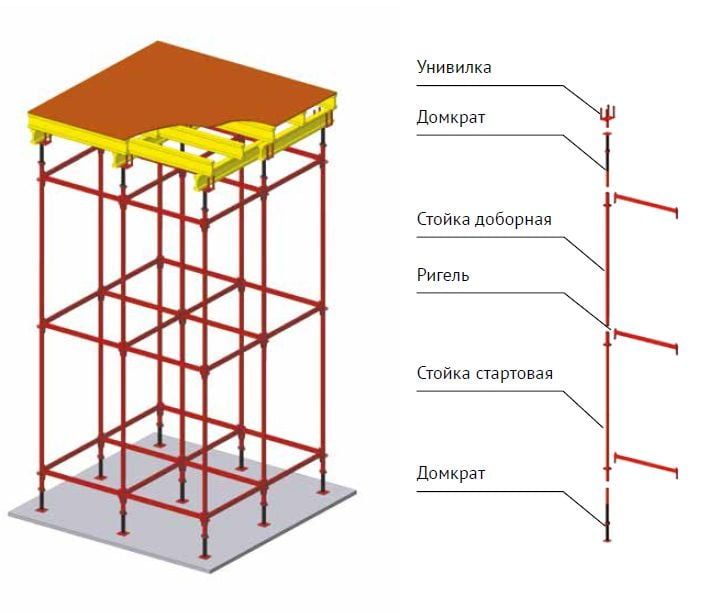

Схема объёмной опалубки перекрытий

Не менее важным достоинством этого оборудования является его надежность, жесткость и устойчивость, обеспечиваемые продуманной конструкцией, машиностроительной точностью каждого элемента и безупречной прочностью крепежей. Простота сборки (в том числе, за счет минимального числа деталей) – также преимущество объемной опалубки перекрытия.

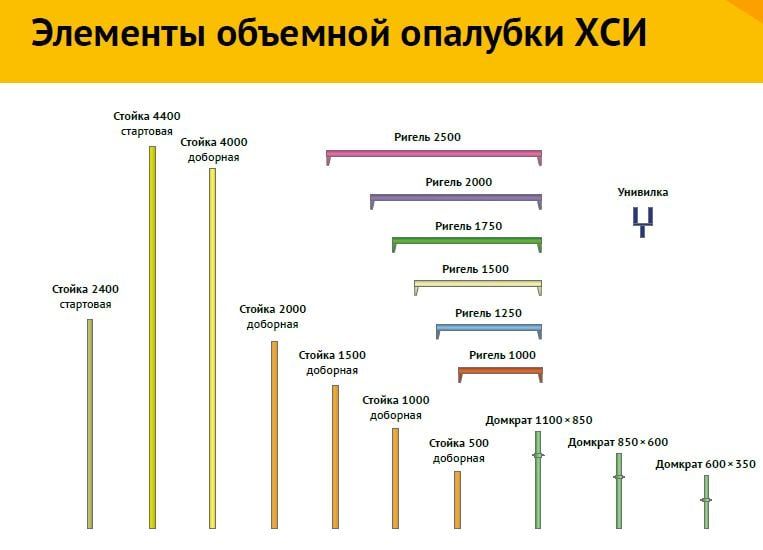

Элементы опалубки

Домкрат

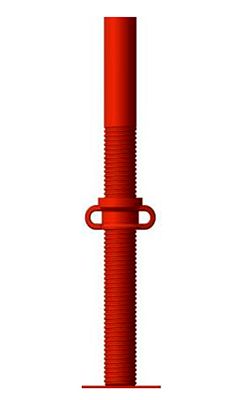

Домкрат нижний – опорный элемент, принимающий нагрузку от опалубки и передающий ее на площадку. Снабжен резьбой для регулирования по высоте. Это обеспечивает возможность устанавливать опалубку на участках с небольшими перепадами. Играет ключевую роль в предварительной юстировке стола.

Домкрат верхний - опорный элемент. Снабжен резьбой для нивелирования отклонений по высоте. Он надевается на доборную стойку, а уже с ним соединяется унивилка. Как и нижний домкрат, верхний также участвует в юстировке стола.

Габаритные размеры, мм

Масса, кг

605 - 105

3,1 – 4,8

Башмак

Башмак - опорный элемент. В отличие от нижнего домкрата, не имеет резьбы и, соответственно, возможности регулирования по высоте. Поэтому используется только на поверхностях, лишенных перепадов.

Габаритные размеры, мм

Масса, кг

105

1,1

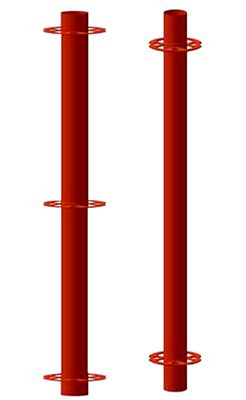

Стойка стартовая

Стойка стартовая – элемент, с которого начинается сборка опалубки. Устанавливается вертикально либо в башмак, либо в домкрат методом труба в трубу.

Стойка стартовая усиленная – от обычной ее отличает наличие фланцев, расположенных по длине трубы с шагом 1 м.

Габаритные размеры, мм

Масса, кг

Стойка стартовая: 1000 – 4400

Стойка стартовая: 3,37 – 12,89

Стойка стартовая усиленная: 2400 - 4400

Стойка стартовая усиленная: 7,49 – 13,55

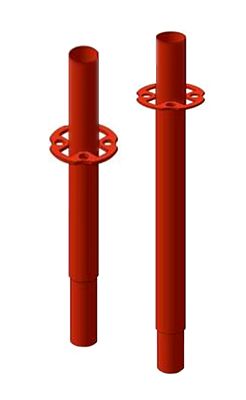

Стойка доборная

Стойка доборная – стыковочный элемент для набора опалубкой заданной высоты.

Стойка доборная усиленная – от стандартной отличается наличием фланцев, расположенных по длине трубы с шагом 1 м.

Габаритные размеры, мм

Масса, кг

Стойка доборная: 650 - 4150

Стойка доборная: 2,64 – 12,43

Стойка доборная усиленная: 1650 - 4150

Стойка доборная усиленная: 5,68 – 12,76

Унивилка

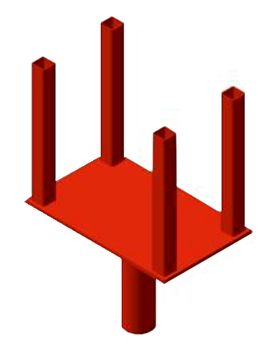

Унивилка (универсальная вилка) - опорный элемент, состоящий из стальной прямоугольной пластины и наваренных по ее углам трубчатых элементов (зубьев), которые фиксируют укладываемые на унивилку двутавровые балки. С нижней стороны пластины наварена полая труба для соединения с верхним домкратом.

Габаритные размеры, мм

Масса, кг

149 х 234 х 330

1,95

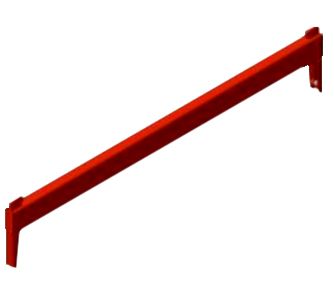

Ригель, раскос

Ригель - элемент, обеспечивающий устойчивость конструкции за счет обеспечения строго вертикального положения стоек. С ними он соединяется горизонтально методом обвязки. Таким образом, создается единая конструкция объемной опалубки.

Раскос - элемент, обеспечивающий опалубке дополнительную устойчивость. Привлекается при сборке опалубки большого объема. Соединяется со стойками крепежными хомутами.

Габаритные размеры, мм

Масса, кг

440 - 2940

2,25 – 10,26

Вставка

Вставка – элемент для стыковки стоек.

Габаритные размеры, мм

Масса, кг

330

1,15

Лестница

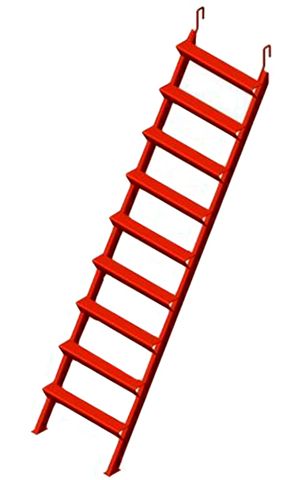

Лестница – деталь, отвечающая за безопасное передвижение рабочих во время сборки опалубки, заливки бетона и контроля за его созреванием.

Габаритные размеры, мм

Масса, кг

2300 х 53

26,9

Технические характеристики комплектующих

Шаг стоек, м

Максимально допустимая нагрузка, кгс/м.кв.

Максимально допустимая толщина перекрытия, м

1,0 x 1,0

2 700

1,0 x 1,25

2 150

0,8

1,0 x 1,5

1 800

0,68

1,0 x 1,75

1 550

0,58

1,0 x 2,0

1 350

0,5

1,0 x 2,5

1 000

0,38

1,25 x 1,25

1 700

0,64

1,25 x 1,5

1 400

0,52

1,25 x 1,75

1 200

0,45

1,25 x 2,0

1 000

0,36

1,25 x 2,5

850

0,33

1,5 x 1,5

1 200

0,45

1,5 x 1,75

1 000

0,38

1,5 x 2,0

900

0,33

1,5 x 2,5

700

0,26

2,0 x 2,0

650

0,24

2,0 x 2,5

500

0,18

По сравнению с телескопической опалубкой, объемная отличается большими несущими способностями и высотой. Обеспечивается это в первую очередь ее конструкцией, в которой вертикальные стойки усилены горизонтальными и вертикальными связями. Это, а также безупречная надежность крепежных узлов (чашечных или клиновых) открывают возможность создания опалубки на значительной высоте. Чего не скажешь о телескопической, высота которой не превышает 5 м. При этом, чем выше такая конструкция, тем меньше ее несущие способности и, как следствие, толщина бетонного слоя. Но у телескопической свои преимущества. В частности, минимальное число деталей (нет диагоналей и горизонталей), а также возможность регулирования длины стойки. Это гарантирует более быструю и простую сборку. Поэтому, если перекрытия строятся на небольшой (до 5 м) высоте, телескопические вполне подходят. В индустриальном строительстве обычно используются объемные системы.

Опалубка на клиновом узле используется на высоте до 20 м, на чашечном – до 40. Усиленные системы позволяют работать даже на семидесятиметровой отметке. Но это исключительные случаи, рассматриваемые отдельно. Подробности уточняйте у наших специалистов.

Захватка – это расчетная величина, определяемая с учетом возможностей строителей. Но средний ее объем, по нашему опыту, составляет 400-500 м2.

Свяжитесь с нашим специалистом, и он поможет организовать поставку фанеры на распил. Это будет отдельный договор, не связанный с арендой опалубки, так как формообразующие системы могут использоваться только для монолитных работ и должны быть возвращены в том же состоянии, в котором получены. Использовать арендованное имущество в расходных целях запрещено. Это касается ВСЕХ элементов, если иное не предусмотрено договором.

Стойки - от 1 м до 2,4 м, ригели - от 0,5 м до 2,5 м. Выбор конкретных элементов, а также их комплектность – задача, решение которой можно поручить нашим специалистам. Не пренебрегайте их консультативной поддержкой.

Варианты оплаты

Оплата картой на сайте

Безналичная оплата

Безналичная оплата с НДС

Условия доставки по Санкт-Петербургу и Ленинградской области

Доставка по Санкт-Петербургу и области!

Рассчитать доставку

Мы осуществляем доставку по Санкт-Петербургу и области, используя специальный транспорт – манипуляторы и шаланды. Кроме того, клиенты могут самостоятельно забрать опалубку с нашего склада.

Госты на опалубку

ГОСТ Р 52752-2007
Методы испытаний

ГОСТ 52086-2003
Термины и определения

ГОСТ 52085-2003
Общие технические условия

ГОСТ 23477-79
Опалубка разборно-переставная мелкощитовая инвентарная. ТУ

ГОСТ 23478-79
Опалубка для возведения монолитных конструкций

Условия

По общему правилу, аренда опалубки предполагает внесение залога.

В индивидуальном порядке мы можем сделать исключение, предоставив оснастку без залога. Такая возможность доступна нашим постоянным клиентам, а также новым после проверки их учредительных документов нашей службой безопасности.
