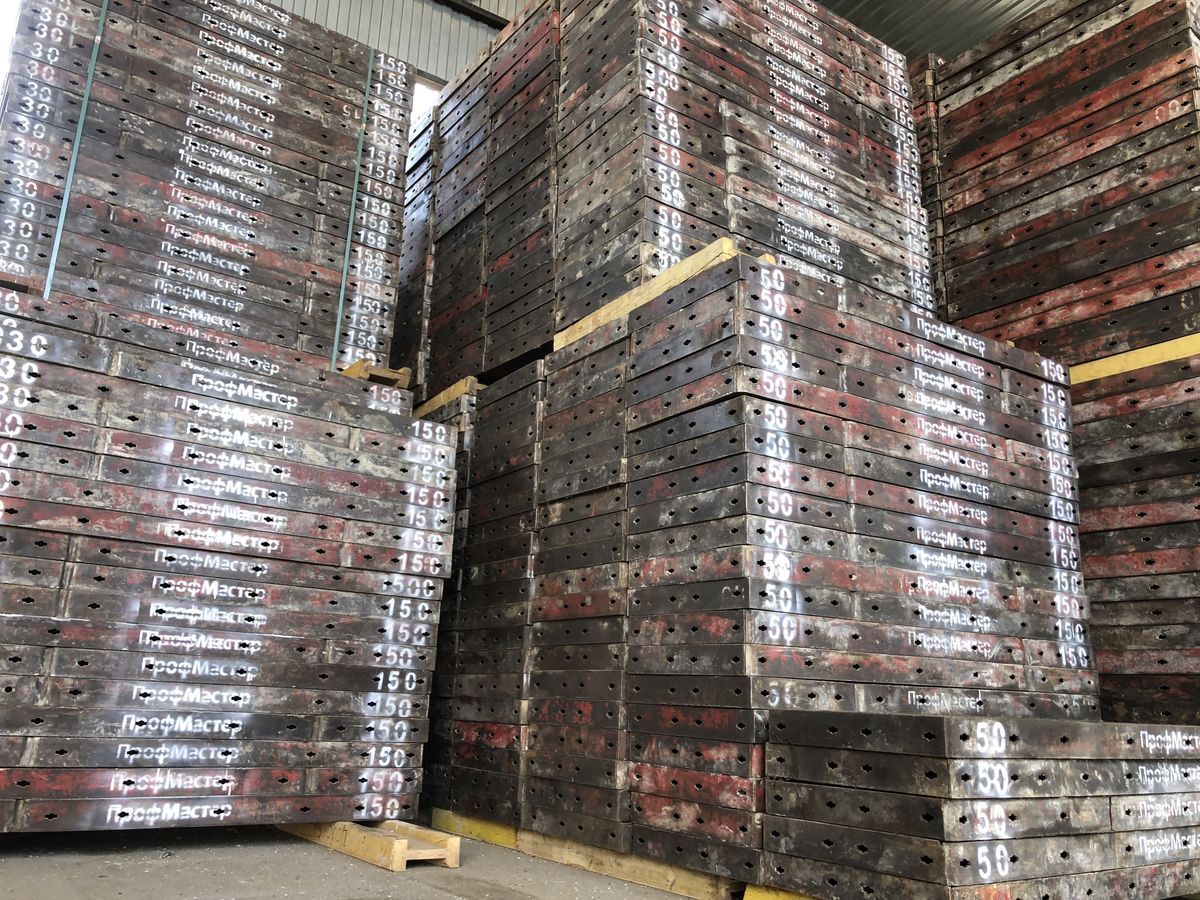

Мелкощитовая опалубка стен
Технические характеристики щитов
| Ширина панелей: 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 75 / 100 см |
| Высота панелей: 75 / 125 / 150 см (Панель каждой из указанных высот имеет диапазон перечисленных выше широт) |
| Палуба панелей: финская ламинированная фанера (11 слоёв, толщина 15 мм) |
| Средний вес: 33 кг/м2 |
Особенности
Мелкощитовая опалубка стен – это изготовленная в заводских условиях формообразующая система, ключевыми характеристиками которой являются:
- Безупречная точность размеров и геометрии (1 класс по ГОСТ означает отсутствие даже минимальных допустимых отклонений). Это обеспечивает простоту монтажа (не требуется доработка и подгонка), высокое качество монолитной поверхности и, как следствие, экономию на финишной отделке.
- Небольшие размеры и вес каждого элемента. Это позволяет обойтись на площадке без подъемной техники. Благодаря этому, мелкощитовая опалубка незаменима в индивидуальном строительстве, в условиях плотной городской застройки и вблизи ЛЭП.
- Универсальность. Мелкощитовую опалубку можно использовать не только для строительства стен. Подходит она и для заливки монолитного фундамента, колонн и проч.
Калькулятор расчета опалубки стен
Расчет производится для опалубки монтируемой с двух сторон
Элементы опалубки

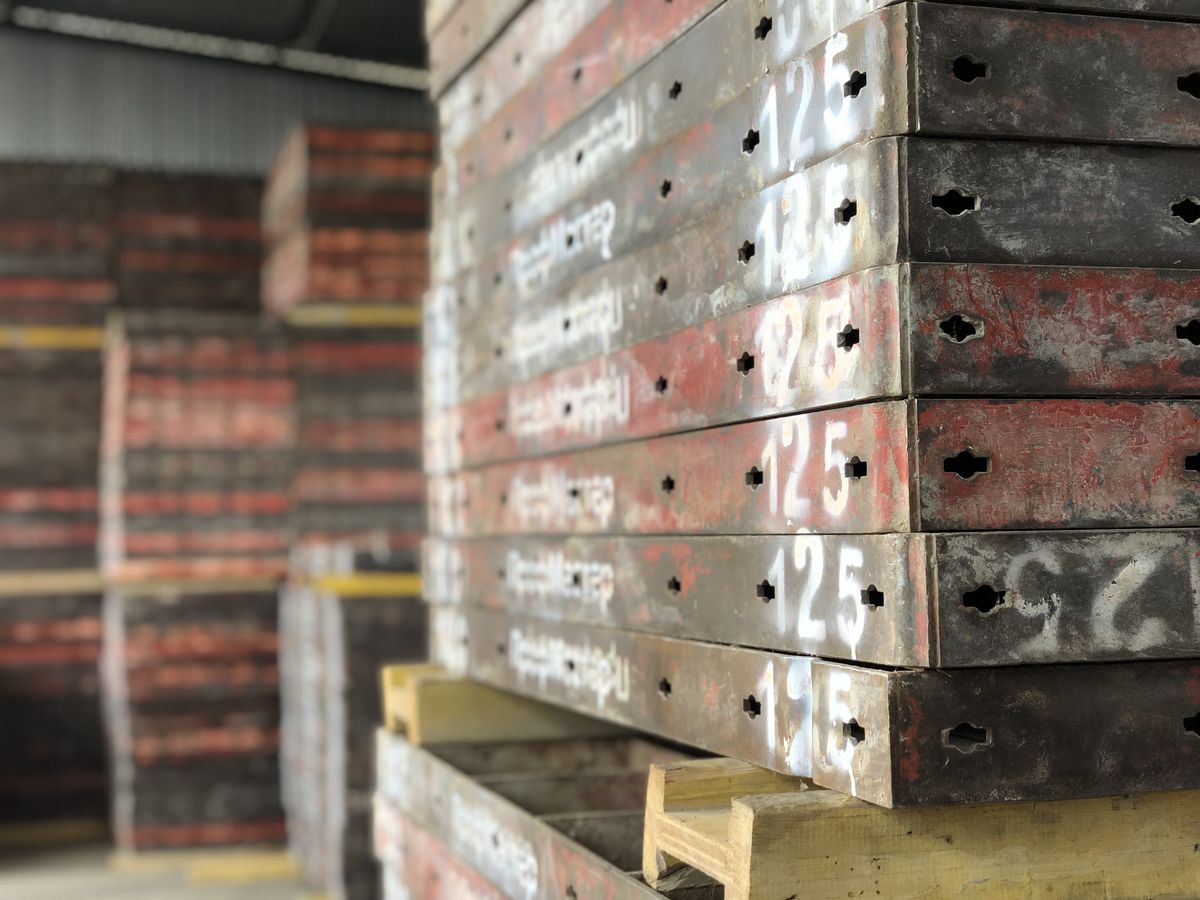

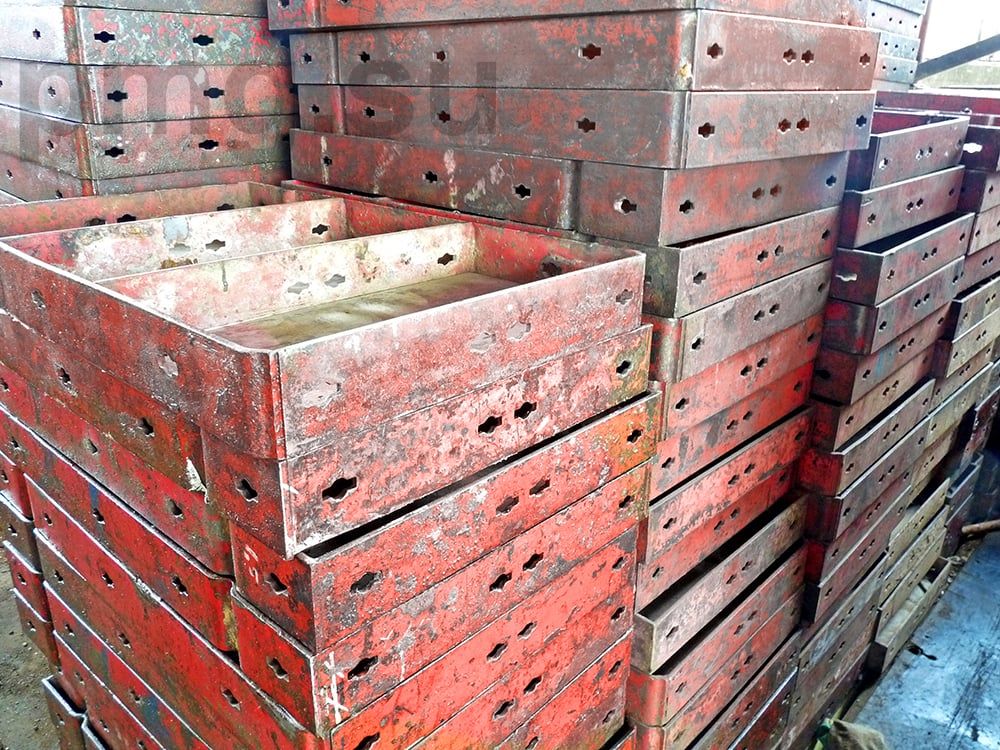

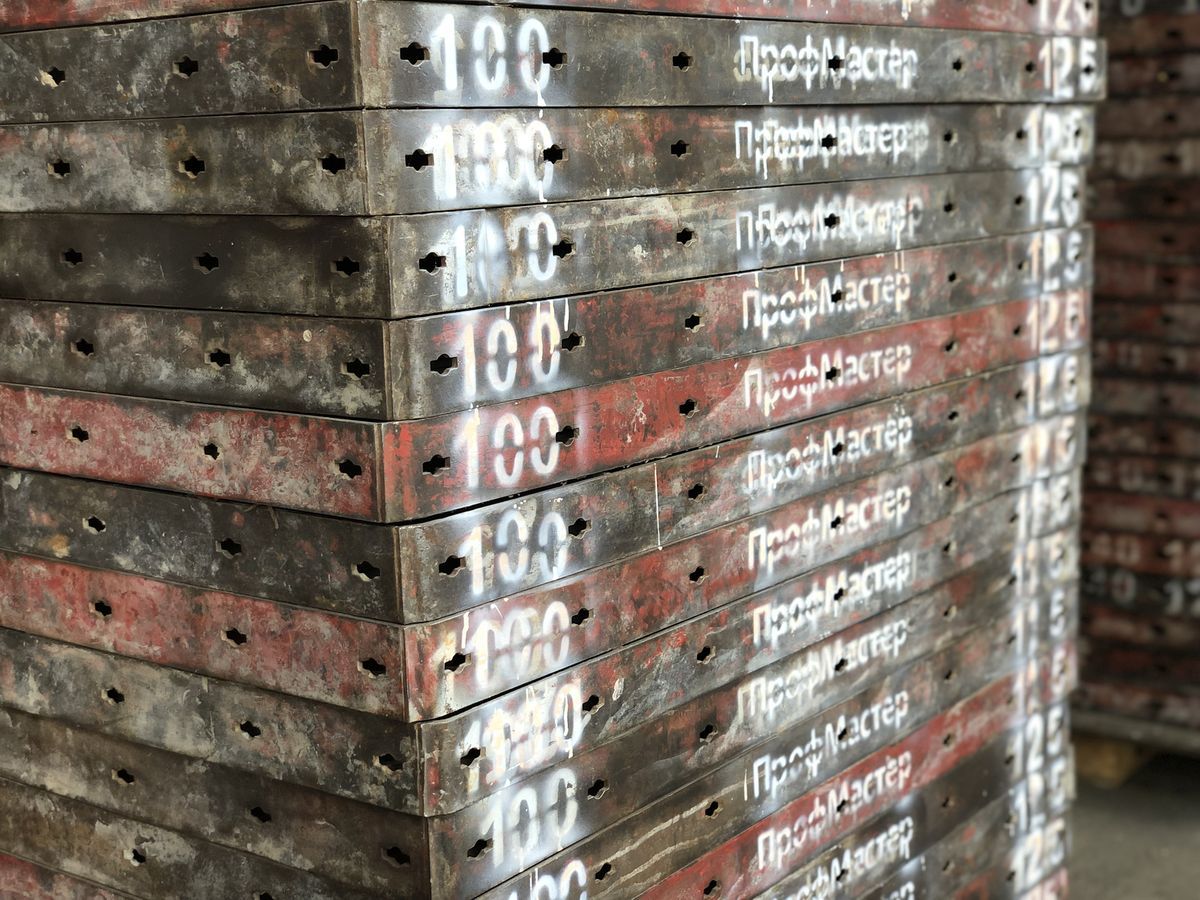

Щиты (панели)

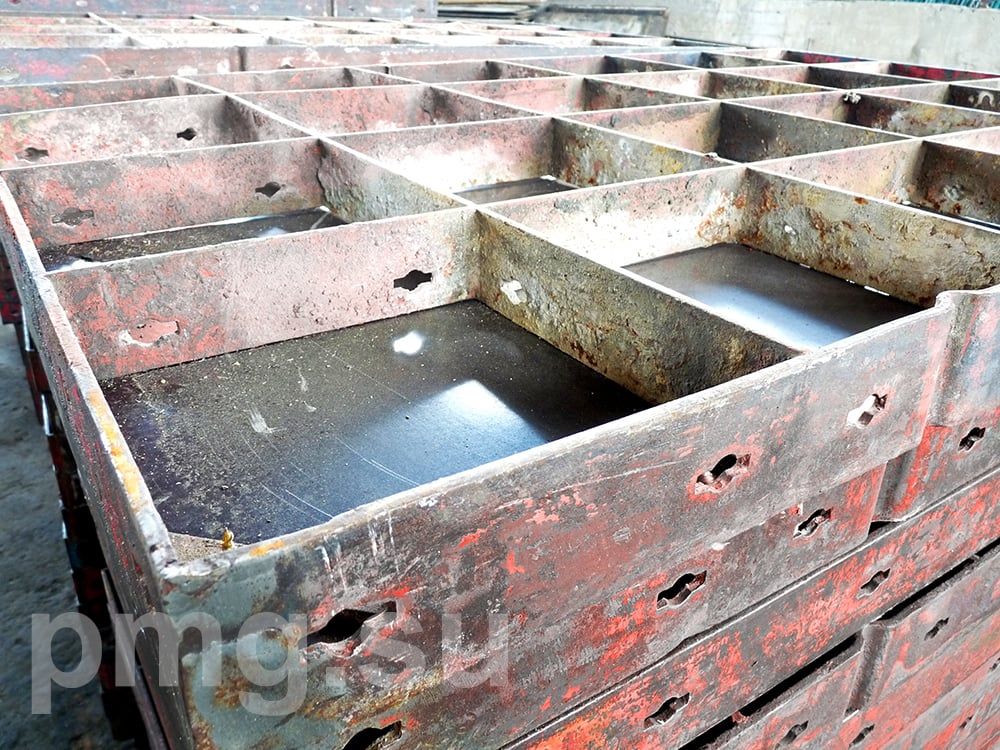

Мелкощитовая опалубка – это каркас из толстого стального профиля с горизонтальными и вертикальными ребрами жесткости. Конструктивно сварная рама поделена металлическими перекладинами на ячейки размером 25х25 см. Контактную поверхность образует палуба из финской 11-тислойной ламинированной фанеры толщиной 15 мм. Данный материал имеет идеально гладкую поверхность, что обеспечивает простоту распалубки и высокое качество создаваемого монолита. Важно! Обрабатывать щит Эмульсолом все равно нужно.

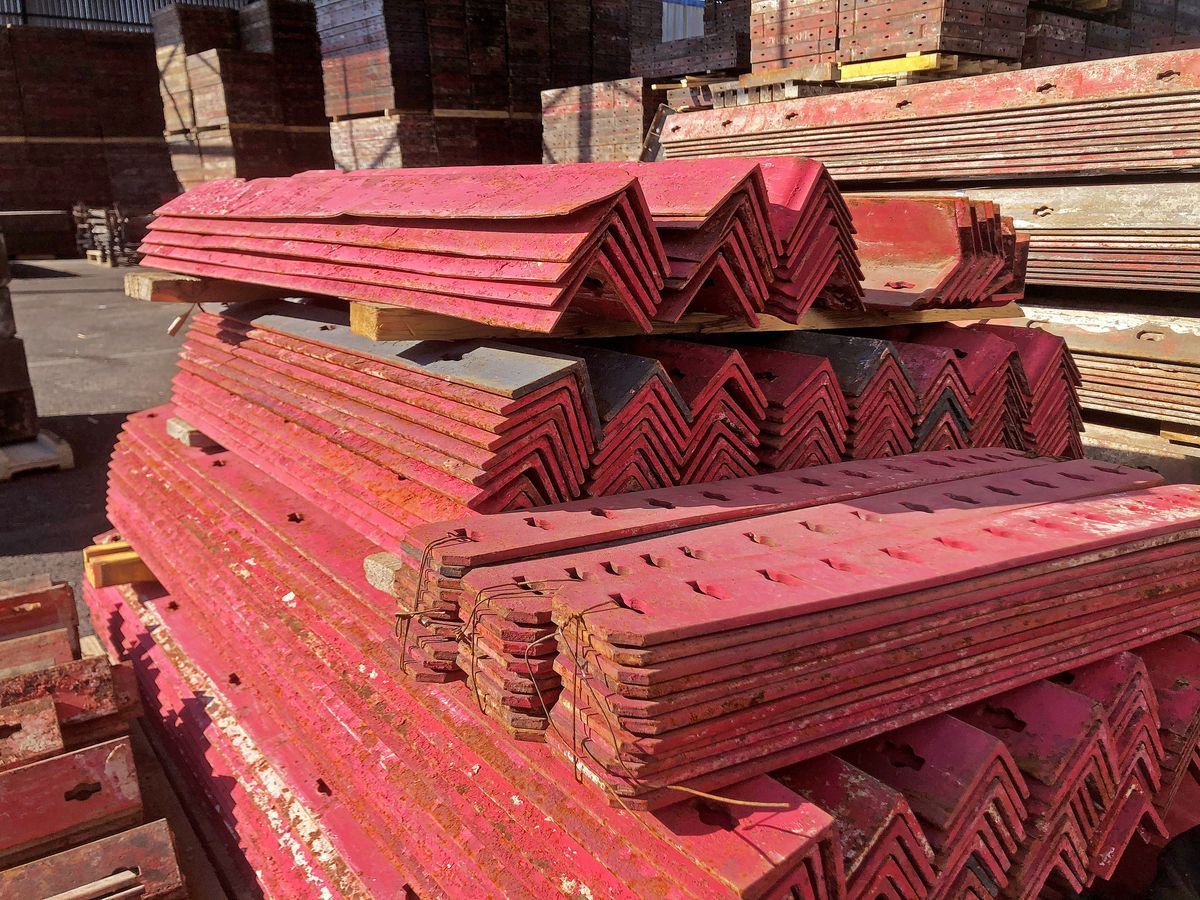

Угловые щиты (внутренние и наружные)
Использование этих элементов позволяет оптимизировать сборку системы, а также сэкономить время на формирование внутренних и наружных углов, которые можно собрать, в том числе, из линейных (с использованием соответствующих комплектующих). Но привлечение специальных щитов делает работу простой и эффективной при гарантированно высоком качестве монолитного угла.
Элемент 5 см
Эта деталь с обеих сторон оснащена открытыми пазами для соединения деталей с остальными частями опалубки с постепенным смещением по высоте.
Замок (соединительный болт)
Эти крепежные элементы фиксируют щиты между собой. Замки могут использоваться как на горизонтальных, так и на вертикальных стыках опалубки.
5-штифтовый замок
Особенностью этого замка является способность ровнять некратные длины (от 1 до 7 см с шагом в 1 см). Его использование позволяет сократить количество необходимых опалубочных элементов, а главное –максимально оперативно выполнить выравнивание.
Распорная планка
Данный элемент ускоряет процесс сборки мелкощитовой опалубки, предназначенной для строительства монолитных стен и фундамента. Для фиксации распорной планки используются два соединительных замка.
- 6–50 см
- 50–120 см (шаг 5 см)
Рабочие подмости
Для контроля за заливкой бетона, его уплотнением и созреванием на опалубке монтируется рабочая площадка с использованием рабочих подмостей с настилом и ограждением.
Телескопические одно- и двухуровневые подкосы
Главное назначение этих элементов – стабилизация формообразующей системы и защита щитов от воздействия ветра на плиту. Они оголовником крепятся к раме в одной или двух точках (зависит от вида) и фиксируются болтом. Подпятник (напольная пластина) упирается в бетонное основание (плиту) и также фиксируется анкерным болтом. Телескопическая конструкция позволяет регулировать длину подкоса, которая выбирается в зависимости от высоты щита.
Крановая петля
Данный элемент используется при перемещении сразу нескольких щитов, собранных в одну карту. Особенностью мелкощитовой опалубки является возможность обойтись без подъемной техники. Но, если та есть, ее применение значительно ускоряет процесс монтажа.
Составляющие мелкощитовой опалубки:
- Щиты.
- Стяжные винты и гайки для соединения параллельно стоящих щитов.
- Замки или зажимы для соединения щитов в карты.
- Телескопические подкосы для сохранения горизонтального положения опалубки во время заливки бетона и его созревания.
- Кронштейны подмостей для создания рабочей площадки. Последняя необходима для безопасного контроля персоналом за заливкой смеси, ее трамбовкой и созреванием.
- Крановые захваты. Необходимы для перемещения щитов (собранных из них карт) подъемной техникой.
Варианты оплаты
Условия доставки по Санкт-Петербургу и Ленинградской области
Мы осуществляем доставку по Санкт-Петербургу и области, используя специальный транспорт – манипуляторы и шаланды. Кроме того, клиенты могут самостоятельно забрать опалубку с нашего склада.
Условия
- Аренда опалубки сопровождается внесением залога.
- От внесения залога могут быть освобождены наши постоянные клиенты (в индивидуальном порядке). Новые заказчики также в отдельных случаях могут его не платить. Вопрос об этом решается персонально после проверки учредительных документов контрагента службой безопасности ООО «ПрофМастер».
