Аренда телескопических стоек для опалубки перекрытий
Опалубка перекрытий на телескопических стойках – простой и самый распространенный вариант опалубки благодаря своим
преимуществам. Так, для проведения монтажа и демонтажа требуется лишь несколько рабочих, а процесс этот занимает
минимальное время за счет малого числа комплектующих. С такой опалубкой возможно залить перекрытия любой формы и
размеров, горизонтальные и наклонные поверхности. Устанавливается опалубка даже на наклонных и ступенчатых
поверхностях.
Комплектующие опалубки

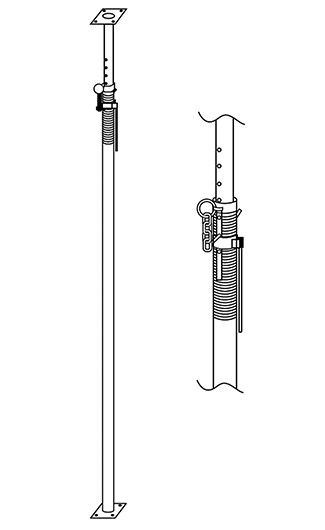

Стойка телескопическая с оцинкованным резьбовым соединением
Предназначена для восприятия нагрузок при бетонировании. Применяется как опорный элемент для поддержания балок.
Высота стойки регулируется выдвижением внутренней трубы с отверстиями (шаг 125 мм), которая фиксируется специальным
замком. Точная юстировка высоты стойки уровня осуществляется перемещением гайки по наружной резьбе.
Рекомендованная нагрузка на стойку не должна превышать 75% от максимальной нагрузки. Все стойки соответствуют ГОСТ
34329-2017.
«ПрофМастер» предлагает следующие размеры стоек:
Стойка телескопическая 1.65
| Рабочий диапазон, м |
Максимальная нагрузка, кг |
Вес, кг |
| 1,0 – 1,65 |
5000,0 |
8,64 |
Стойка телескопическая 2.0
| Рабочий диапазон, м |
Максимальная нагрузка, кг |
Вес, кг |
| 2,05 – 3,7 |
1800,0 |
14,1 |
Стойка телескопическая 2.55
| Рабочий диапазон, м |
Максимальная нагрузка, кг |
Вес, кг |
| 2,5 – 4,2 |
2000,0 |
16,2 |
Стойка телескопическая 3.1
| Рабочий диапазон, м |
Максимальная нагрузка, кг |
Вес, кг |
| 1,7 – 3,1 |
2000,0 |
12,1 |
Стойка телескопическая 3.7
| Рабочий диапазон, м |
Максимальная нагрузка, кг |
Вес, кг |
| 2,05 – 3,7 |
1800,0 |
14,1 |
Стойка телескопическая 4.2
| Рабочий диапазон, м |
Максимальная нагрузка, кг |
Вес, кг |
| 2,5 – 4,2 |
1600,0 |
16,2 |
Стойка телескопическая 4.5
| Рабочий диапазон, м |
Максимальная нагрузка, кг |
Вес, кг |
| 3,1 – 4,5 |
1500,0 |
25,5 |
Стойка телескопическая 4.9
| Рабочий диапазон, м |
Максимальная нагрузка, кг |
Вес, кг |
| 3,3 – 4,9 |
1000,0 |
19,4 |
«ПрофМастер» предлагает следующие классы стоек:
| Класс |
Нижняя секция (опорная) – труба круглого сечения |
Верхняя секция (вставка) – Труба круглого сечения |
Опорная пластина |
Допустимая нагрузка на ось кг. MAX |
Допустимая нагрузка на ось кг. MIN |
| «ОБЛЕГЧЕННАЯ» |
Ø60х1,5 |
Ø51х2 |
100х100х3 мм. |
2 800 - 2 100 |
2 000 - 1 200 |
| «СТАНДАРТ» |
Ø60х2,0 |
Ø51х2,5 |
100х100х4 мм. |
3 000 - 2 700 |
1 650 - 1 000 |
| «СТАНДАРТ+» |
Ø60х2,0 |
Ø48х3,0 |
100х100х4 мм. |
3 000 - 2 700 |
1 650 - 1 000 |
| «Усиленная» |
Ø60х2,5 |
Ø51х3,0 |
120х120х5 мм. |
3 500 - 2 950 |
1 800 - 1 100 |
| «Усиленная +» |
Ø60х3,0 |
Ø51х3,0 |
120х120х5 мм. |
4 000 - 3 000 |
2 900 - 2 500 |
Унивилка для стойки
Предназначена для фиксации опорных (основных) балок в вертикальном положении. Устанавливается в верхний торец стойки.
| Характеристики |
Значения |
| Основание (Лист металлический) |
230х130х4 мм |
| Труба круглая |
Ø38х2 мм |
| Труба квадратная (ножка) |
20х20х1 мм |
| Высота |
270/170 мм |
| Масса |
2 кг |
Тренога для стойки
Предназначена для установки и фиксации стоек в вертикальном положении.
| Характеристики |
Значения |
| Труба квадратная (опорная) |
20х20х1,0 мм |
| Сталь |
4 мм, 6 мм |
| Высота |
845 мм |
| Ширина |
800 мм |
| Длина (в слож. виде) |
915 мм |
| Масса |
4 кг |
Балка двутавровая фанеродеревянная
Предназначена для формирования палубы и распределения нагрузок на стойки. Длина балки от 1,0 до 6,0 м. Соответствует
ГОСТ 20850-2014.
| Характеристики |
Значения |
| Вес балки |
5 кг/м.п. |
| Ширина балки |
80 мм |
| Высота балки |
200 мм |
| Поперечная сила |
макс. 68 кН/м |
| Изгибающий момент |
макс. 19 кН/м |
| Длина |
макс. 10 м |
Фанера ламинированная
Используется в качестве палубы для стеновой опалубки и опалубки перекрытий. Позволяет создать ровную поверхность
бетонируемой поверхности. Ламинированный слой снижает адгезию бетонной смеси к поверхности фанеры.
При производстве щитов стеновой опалубки, а также при поставке комплектующих для опалубки перекрытий «ПрофМастер»
использует ламинированную фанеру, изготовленную по TУ 5512-001-12886368-2014 (подтверждено сертификатом
соответствия).
«ПрофМастер» предлагает следующие типоразмеры листов:
| Размер листа, м |
Толщина, мм |
Вес, кг |
| 1,22 × 2,44 |
18 |
37,1 |
| 1,22 × 2,44 |
21 |
43,2 |
| 1,50 × 3,00 |
18 |
56,0 |
| 1,50 × 3,00 |
21 |
65,3 |
Фиксатор-стойка универсальная ПВХ
Применяется для обеспечения защитного слоя бетона, толщиной 10-15-20-25 мм. Поставляется упаковками по 1000 шт. Соответствует ТУ 2291-001-80805048-08.
Основные характеристики оборудования:
- универсальность конструкции, безопасность;
- возможность создавать перекрытия не только под прямым углом, но и под наклоном благодаря универсальности
оборудования;
- широчайшая сфера применения.
Опалубка на телескопических стойках имеет особенности эксплуатации:
- Применима для высоты перекрытий до 5 м
- Конструкция универсальна, безопасна для строителей
- Подходит для возведения перекрытий из железобетона
- Вариативность конструкции: возведение перекрытий под уклоном, под углом 90°, с применением железобетонных балок
и профнастила.
Основные элементы опалубки на стойках:
- Телескопические cтойки/домкраты для фиксации горизонтальных элементов опалубки
- Треноги для фиксации стоек
- Унивилки для крепления балок на стойках
- Дополнительные элементы для опалубки:
Ограждающие элементы для обеспечения безопасности работ
- Алюминиевые и деревянные двутавровые балки
- Фанера для создания палубы при опалубочных работах
- Второстепенные балки
- Струбцины балок
