Крупнощитовая опалубка стен

Область применения представленного в данном разделе оборудования не ограничивается только строительством стен. Крупнощитовую опалубку этого типа привлекают, в числе прочего, к заливке колонн, фундаментов и прочих вертикальных и наклонных монолитных элементов.

Реализация любых, в том числе самых смелых, архитектурных проектов с использованием крупнощитовой опалубки возможна, в том числе, за счет широкого ассортимента щитов:

• Линейные. Используя их в комплекте со специальными угловыми элементами, можно формировать с их помощью, в том числе, и прямые углы.
• Угловые. Специализированные щиты для формирования внутренних и наружных прямых монолитных углов. Значительно экономят время на площадке.
• Угловые шарнирные. Позволяют формировать непрямые углы в монолитных зданиях.
• Универсальные. Легко трансформируются в угловые и обратно. Это возможно благодаря наличию на каркасе соответствующих отверстий, позволяющих формировать любые (не только прямые) углы. Закрыв отверстия специальными заглушками, щиты легко превратить в линейные.
• Распалубочные углы. Данные элементы позволяют перемещать опалубку замкнутого контура по вертикали без ее полной опалубки. Незаменимый элемент при заливке лифтовых шахт.

Элементы опалубки

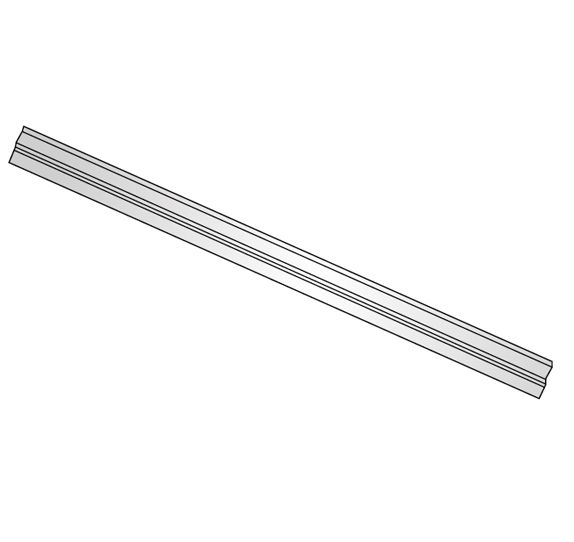

Профиль стальной опалубки

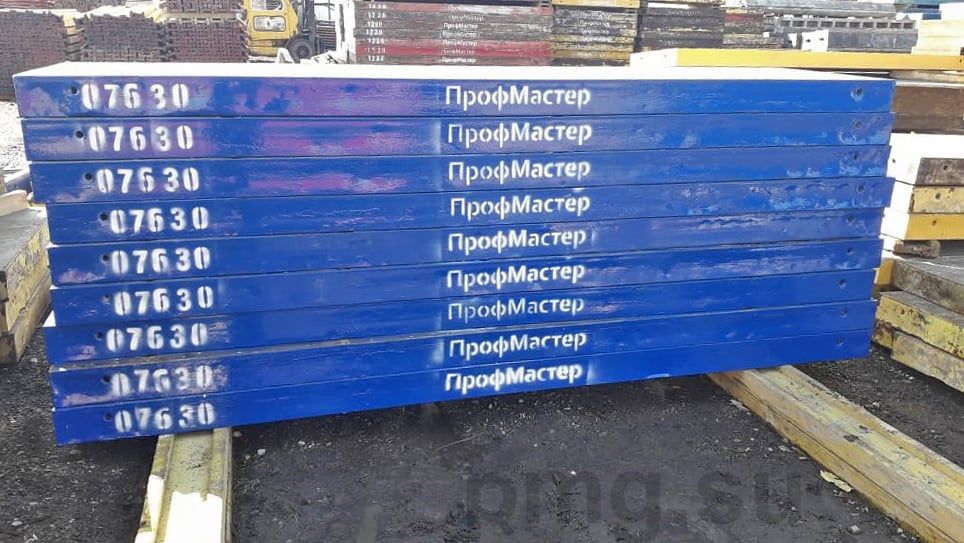

Опалубочный щит – это простая, но очень прочная конструкция на металлическом каркасе (обычно стальном, реже алюминиевом). Состоит из прямоугольного замкнутого контура, усиленного ребрами жесткости, и палубы. В качестве последней чаще всего используется лист ламинированной фанеры толщиной не менее 18 мм.

Толщина элементов, мм

Диаметр отверстий, мм

Основной профиль – 60

Основной профиль – 22

Ребра жесткости - 40

Ребра жесткости - 18

- Рама каркаса сформирована из толстого (60 мм) основного профиля, в котором высверлены отверстия диаметром 22 мм, усиленные стальными втулками. Они необходимы для стяжных винтов, которые вставляются в параллельно стоящие щиты для их соединения. Диаметра отверстия достаточно, чтобы использовать не только арматуру, но и трубку ПВХ для защиты стяжного винта от бетона, а самого монолита от разрушения при распалубке. Также в раме предусмотрены углубления для замков. Ими на площадке щиты соединяются в карты.

- Внешний контур усилен ребрами жесткости из профиля толщиной 40 мм. Их наличие обеспечивает способность крупнощитовой опалубки выдерживать колоссальное деформирующее воздействие бетонной массы. Также в каркасе есть отверстия, но уже меньшего (18 мм) диаметра. Они необходимы для установки подкосов и кронштейнов подмостей.

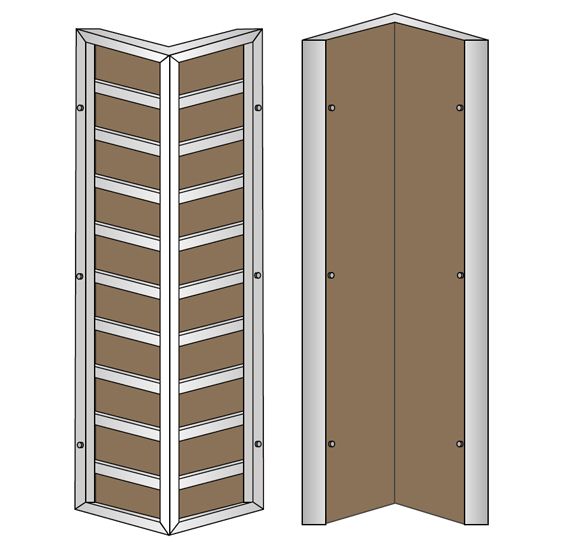

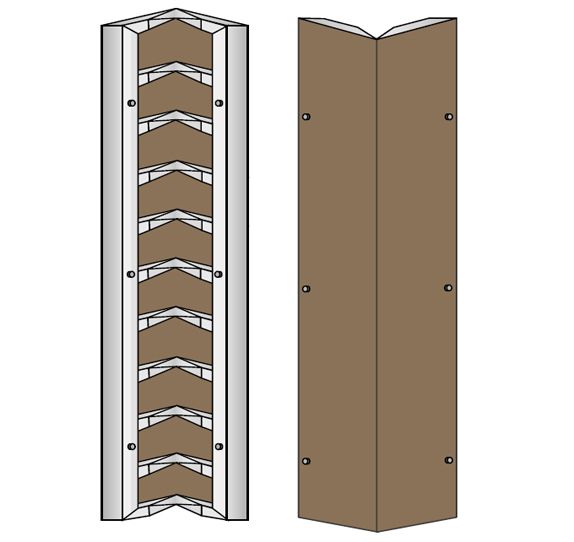

Щит угловой внутренний

Вспомогательный элемент крупнощитовой опалубки, привлекаемый для создания прямых углов монолитной конструкции (внутренней ее стороны).

Высота, м

Размеры сторон, м

Вес, кг

3,3

0,5*0,5

133,5

3,3

0,3*0,3

93,0

3,0

0,5*0,5

122,0

3,0

0,3*0,3

84,9

1,5

0,5*0,5

64,7

1,5

0,3*0,3

44,2

Щит угловой наружный

Вспомогательный элемент крупнощитовой опалубки, привлекаемый для создания прямых углов монолита снаружи.

Высота, м

Размеры сторон, м

Вес, кг

3,3

0,6*0,6

167,5

3,3

0,5*0,5

147,3

3,0

0,6*0,6

153,4

3,0

0,5*0,5

134,8

1,5

0,6*0,6

82,5

1,5

0,5*0,5

72,2

Щит шарнирный

Принципиальным отличием данного элемента от прочих является универсальность: он может быть установлен как с внешней, так и с внутренней стороны бетонируемой конструкции. Кроме того, шарниры позволяют формировать монолит под разным, а не только прямым, углом.

Высота, м

Размеры сторон, м

Вес, кг

3,3

0,5*0,5

127,1

3,3

0,3*0,3

88,6

3,0

0,5*0,5

116,2

3,0

0,3*0,3

80,8

1,5

0,5*0,5

61,6

1,5

0,3*0,3

42,1

Угловой элемент внешний

Этот вспомогательный элемент позволяет обойтись на площадке без специализированных угловых щитов, сформировав прямой наружный угол из традиционных линейных.

Высота, м

Вес, кг

3,3

29,7

3,0

27,0

1,5

13,5

Комплектующие крупнощитовой опалубки

Болт стяжной

Стержень круглого сечения с резьбой по всей длине. Один из ключевых элементов крупнощитовой опалубки, предназначенный для соединения параллельно стоящих щитов, их усиления, обеспечения способности выдержать колоссальное деформирующее воздействие бетонной смеси при ее заливке. У данного соответствующего стандарту DIN 18216 элемента превосходные прочностные характеристики – max растягивающее усилие 90 кН.

Длина, м

Вес, кг

0,8

0,8

1,0

1,0

1,2

1,2

Шкворень

Это тот же стяжной болт, только с оголовком – перпендикулярно установленным с одного конца ограничителем. Элемент выдерживает колоссальное деформирующее воздействие бетонной смеси, благодаря чему используется для соединения универсальных и линейных щитов для заливки колонн и торцевых окончаний стен.

Длина, м

Вес, кг

0,2

1,6

Гайка для стяжного болта и шкворня

Литое изделие с круглым отверстием посредине и нарезанной внутри резьбой для накручивания на шкворень или стяжной болт, в паре с которыми оно используется. Предназначено для фиксации необходимой ширины проема между щитами.

Диаметр, мм

Вес, кг

100,0

0,6

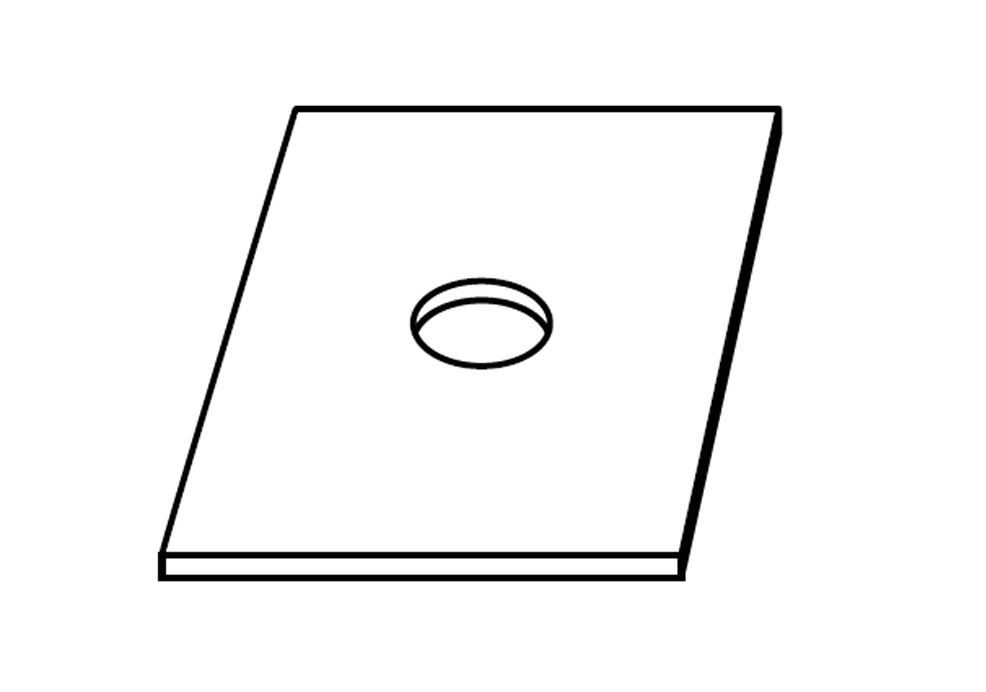

Шайба для гайки

Квадратная стальная пластина с круглым отверстием. Предназначена для увеличения площади опоры гайки на щит с целью более равномерного распределения нагрузки и, как следствие, защиты его от повреждения (истирания) при использовании винтовой пары.

Длина стороны, мм

Вес, кг

100,0

0,38

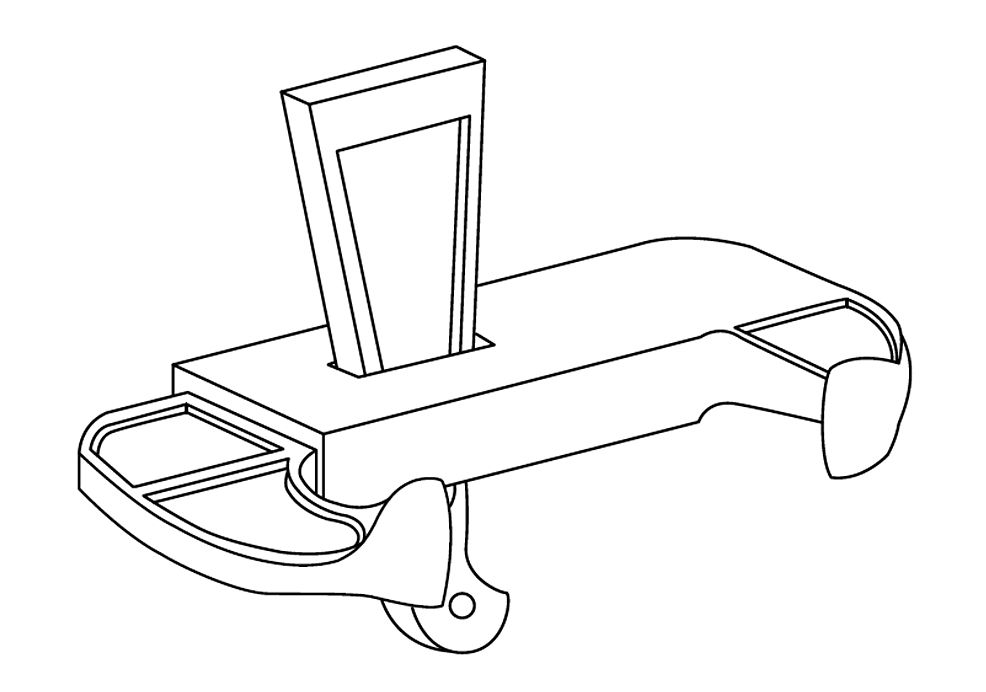

Замок клиновой

Крепежный элемент для соединения щитов в панели. Состоит из губок и вбиваемого молотком клина. Благодаря этому удается обеспечить прочное сжатие губок замка в канале профиля опалубки. Это, в свою очередь, обеспечивает не только стягивание, но и выравнивание щитов. Одним из достоинств данного замка является его неразборная конструкция и, как следствие, отсутствие деталей, которые можно потерять.

Размер вставки, мм

Вес, кг

нет

0,38

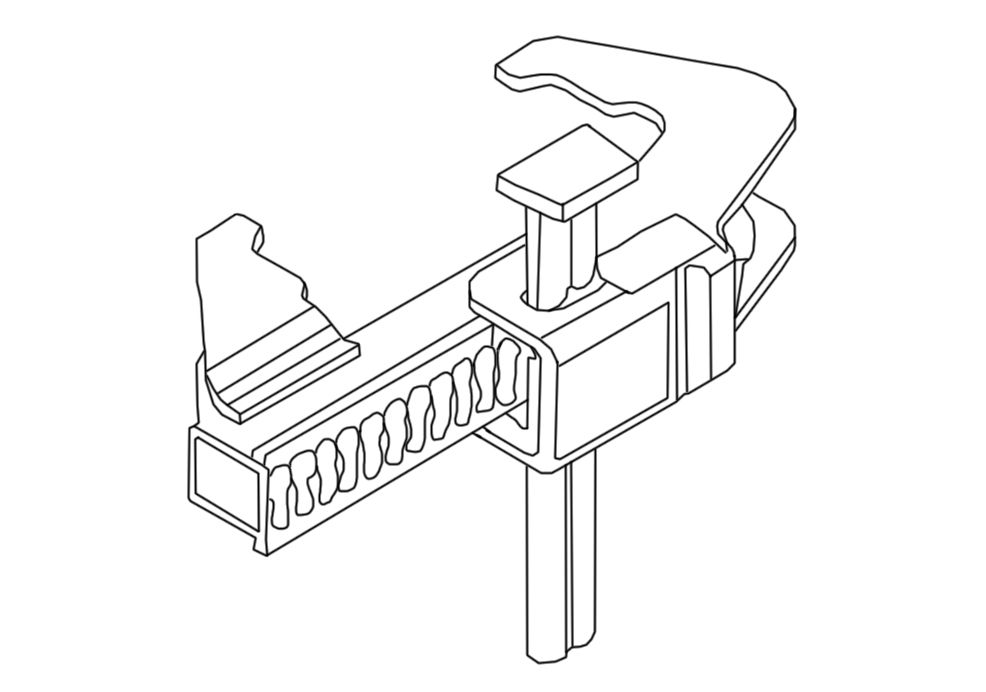

Замок реечный (крокодил)

Предназначен для соединения и выравнивания щитов при использовании вставки шириной до 10 см. Применяется на прямых стенах и на углах, формируемых из линейных щитов без специальных элементов. Особая конструкция замка (винтовые канавки и зубчатые рейки) создает эффект червячной передачи. Таким образом удается обеспечить превосходное сопротивление замка вибрации, которая реальна как при заливке бетона, так и при его уплотнении. В производстве данного элемента использована высоколегированная сталь.

Размер вставки, мм

Вес, кг

100,0

4,2

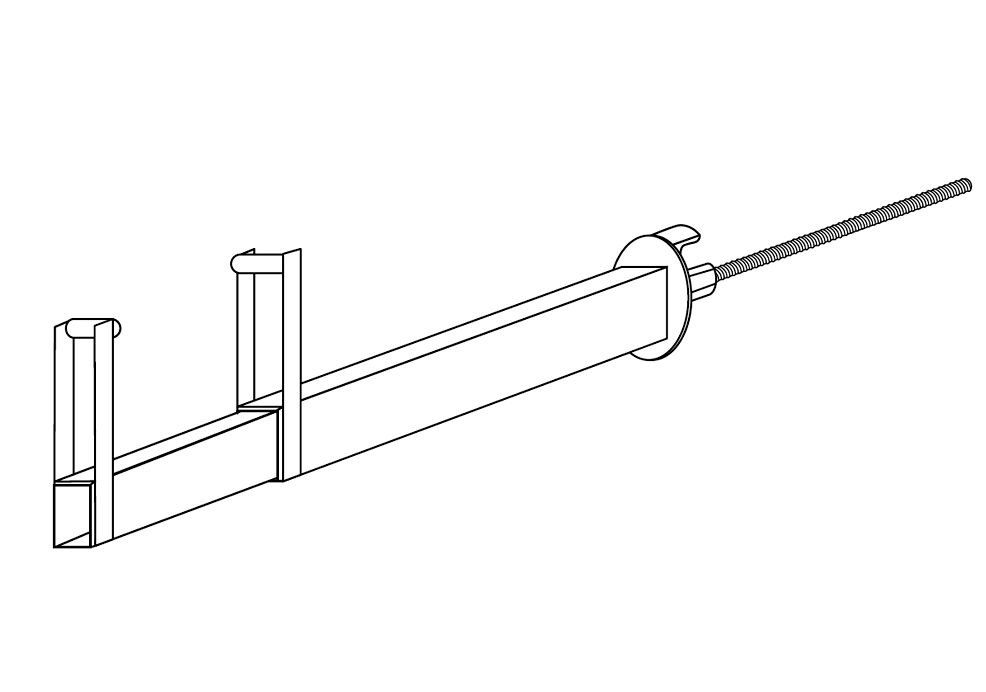

Замок удлиненный

Универсальный крепежный элемент широкой сферы применения – его можно использовать для соединения щитов по горизонтали или вертикали, а также для формирования углов без специальных элементов. Очень прочный замок, изготовленный из высоколегированной стали и чугуна (губки). Конструктивно состоит из ригеля, пары губок (одни зафиксированы, другие подвижные) и винтов. Благодаря винтовой паре, можно регулировать ширину фиксации. Также винт «отвечает» за закрепление замка на профиле. Удлиненные замки имеют различный размер для разной глубины профиля (12 и 14 см).

Размер вставки, мм

Вес, кг

0–250,0

5,1

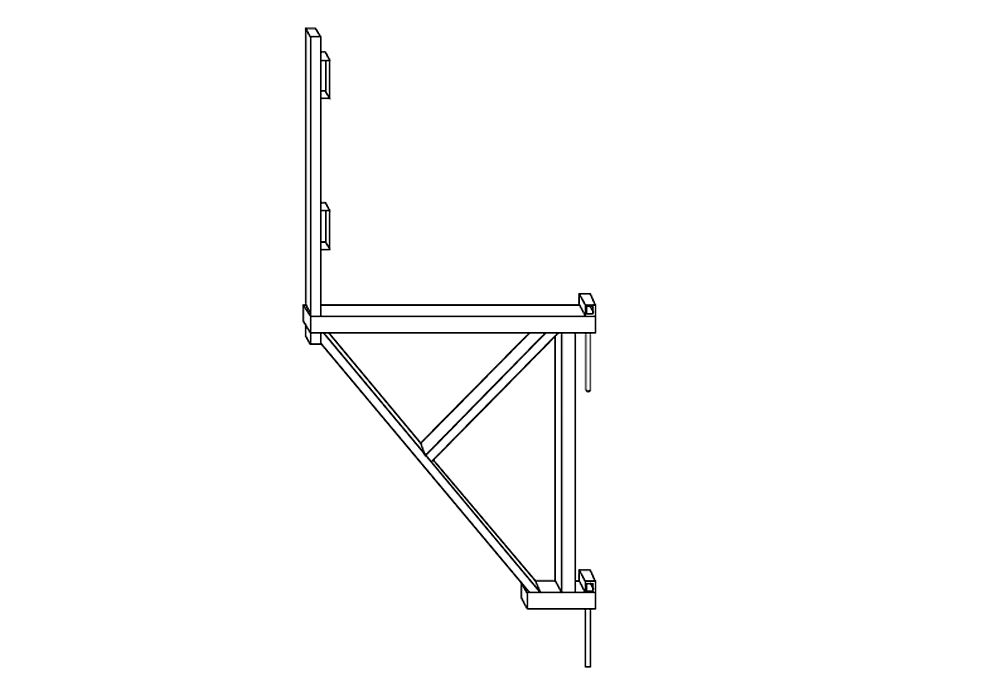

Кронштейн подмостей

Специальный элемент, фиксируемый на опалубке и являющийся основой для рабочего настила. Использование такого комплекта облегчает контроль персонала за заливкой бетона и его созреванием. Настилы устанавливаются либо по всей протяженности опалубки, либо отдельными площадками.

Макс. шаг, м

Вес, кг

2,4

17,1

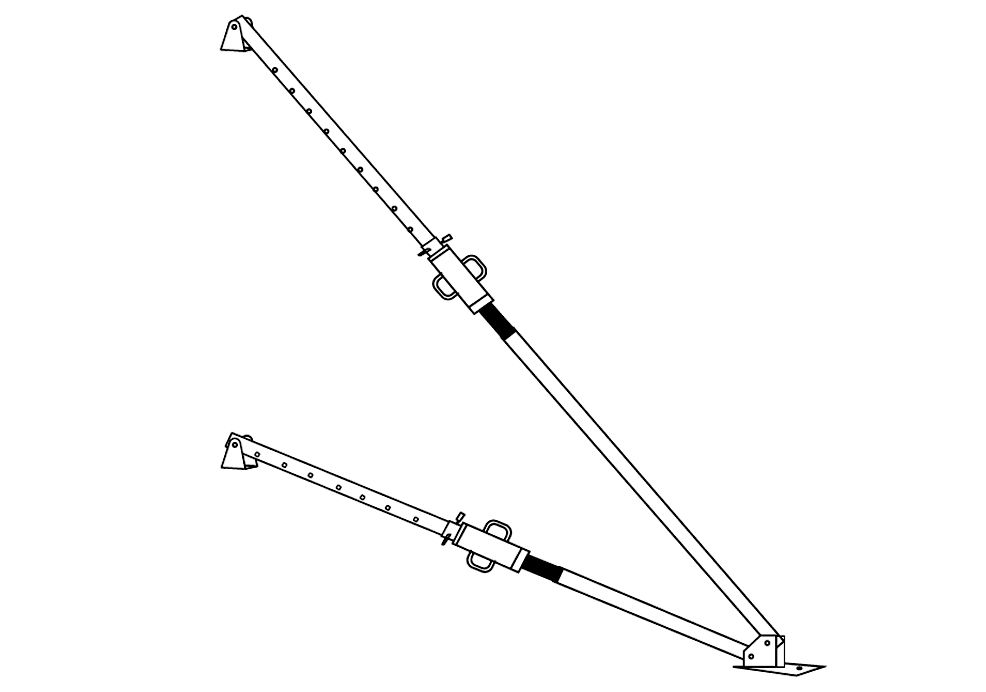

Подкос двухуровневый телескопический

Элемент, усиливающий опалубку при ее установке в вертикальном положении. Защищает от прогиба и самопроизвольной распалубки. Телескопическая конструкция обеспечивает возможность регулирования длины элемента. Подкос крепится в двух точках к щиту одним своим концов. В то время как другим он упирается в бетонную площадку и к ней надежно фиксируется.

Макс. шаг, м

Вес, кг

3,0

23,4

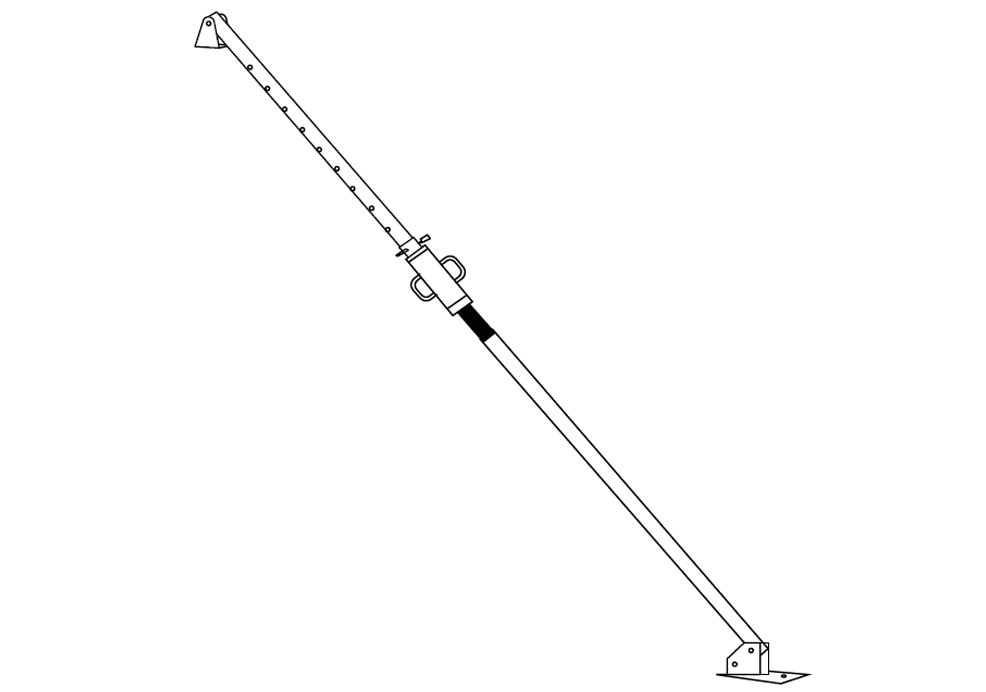

Подкос одноуровневый телескопический

Элемент, усиливающий опалубку при ее установке в вертикальном положении. Защищает от прогиба и самопроизвольной распалубки. Телескопическая конструкция обеспечивает возможность регулирования длины элемента. Одним своим концом подкос крепится к щиту, другим – опирается на бетонную площадку и к ней фиксируется.

Макс. длина, м

Вес, кг

2,4

17,1

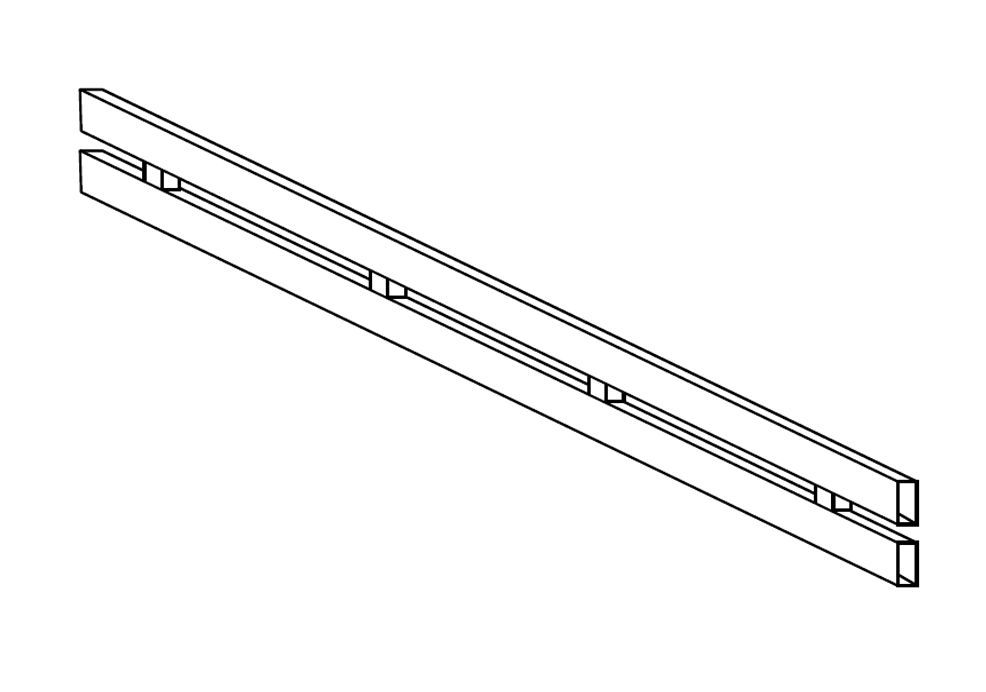

Балка выравнивающая

Усиливает опалубку на стыках. Используется там, где между щитами стоит вставка, когда нужно ускорить заливку путем увеличения объема смеси, а также в местах установки шарнирных щитов.

Длина, м

Вес, кг/п.м.

0,8–6,0

6,5

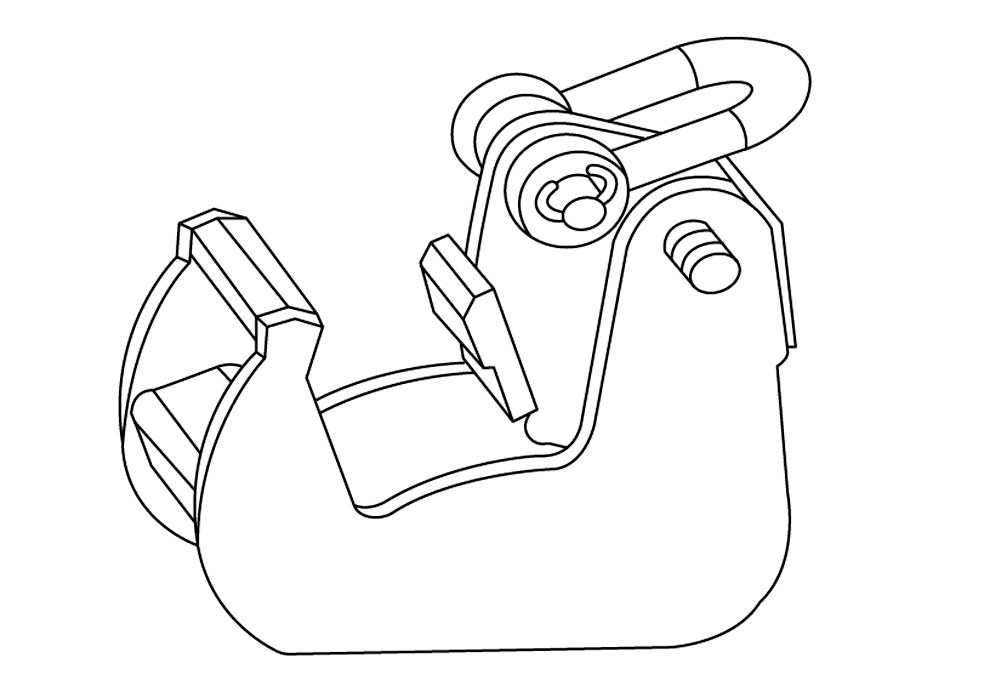

Захват монтажный

Ключевой особенностью крупнощитовой опалубки являются внушительные габариты основных ее элементов и, как следствие, необходимость использования подъемной техники при монтаже. Монтажный захват обеспечивает такую возможность. Он прочно фиксируется на профиле щита, после чего серьгой цепляется к крюку крана. Используя данные элементы, можно переносить отдельные щиты и сборные панели. Также их применение позволяет облегчить демонтаж опалубки.

Грузоподъемность, кг

Вес, кг

1 250,0

5,5

Основные составляющие

• Щиты (линейные, угловые и др.).
• Замки/зажимы.
• Стяжные винты и шкворни с гайками для них.
• Подкосы телескопические.
• Кронштейны подмостей и сами подмости.
• Крановые захваты – по 2 на элемент.
• Планки.
